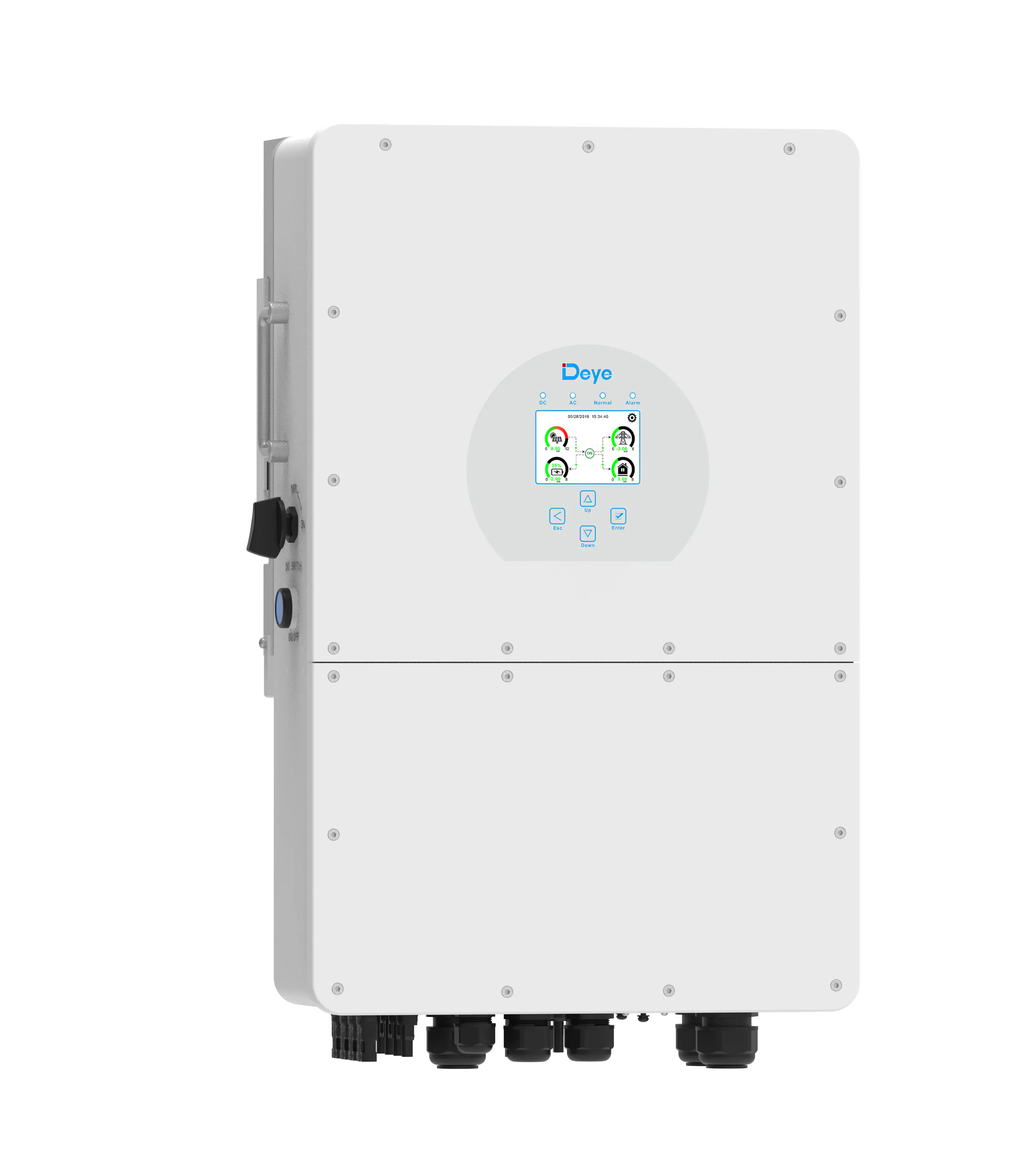

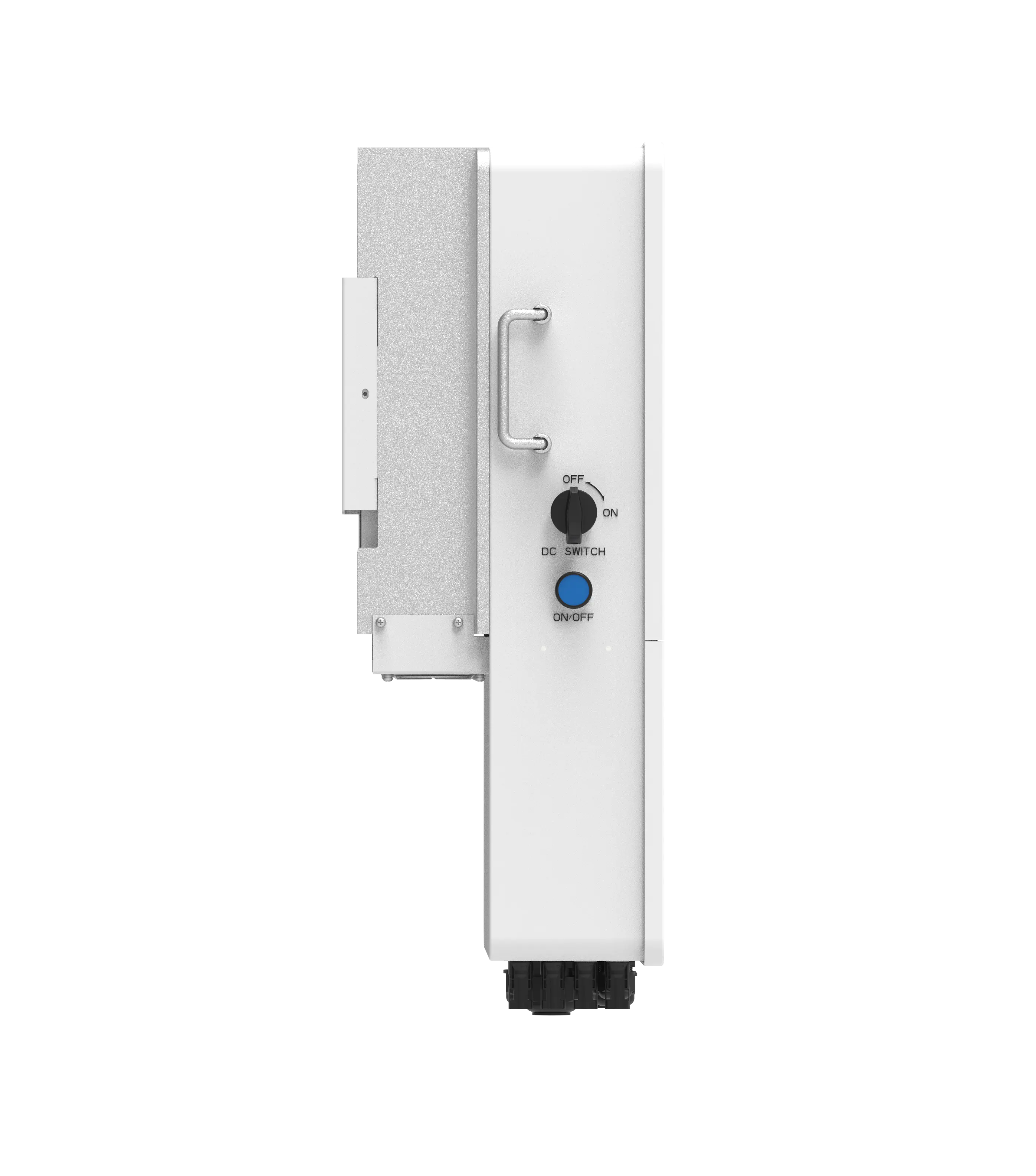

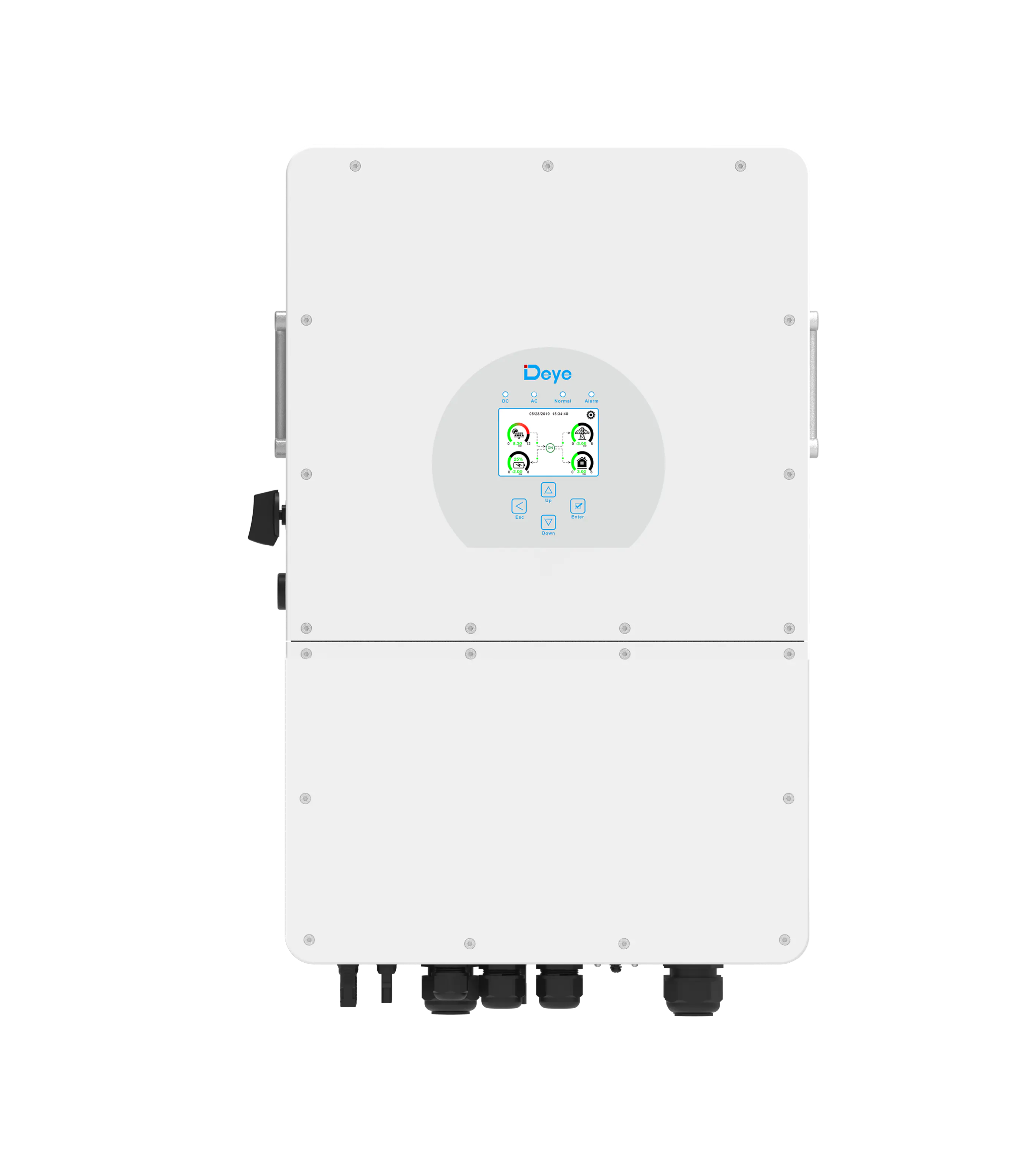

اینورتر خورشیدی با عملکرد بالا با حداکثر خروجی ۲۷٫۵ کیلووات، محدوده ولتاژ باتری گسترده ۱۶۰ تا ۷۰۰ ولت، گارانتی ۵ ساله (گزینه ۱۰ ساله نیز موجود است)، مورد تأیید VDE و CE، سبکوزن و نصب آسان.
اطلاعات محصول
| مدل | SUN-5-25K-SG01HP3-EU-AM2 |
| توان خروجی ماکزیمم | 27500 |
| ولتاژ ورودی PV | 1000V |
| ولتاژ باتری | ۱۶۰ تا ۷۰۰ ولت |
| وزن | 30.5 کیلوگرم |
| ابعاد | 408×638×237mm |
| گواهینامه | VDE/CE |
| ضمانت | ۵ سال (۱۰ سال اختیاری) |
مشخصات
| مدل |
SUN-5K-SG01 HP3-EU-AM2 |
SUN-6K-SG01 HP3-EU-AM2 |
SUN-8K-SG01 HP3-EU-AM2 |
SUN-10K-SG01 HP3-EU-AM2 |
SUN-12K-SG01 HP3-EU-AM2 |
SUN-15K-SG01 HP3-EU-AM2 |
SUN-20K-SG01 HP3-EU-AM2 |
SUN-25K-SG01 HP3-EU-AM2 |
| داده های ورودی باتری | ||||||||
| نوع باتری | Lithium-ion | |||||||
| دامنه ولتاژ باتری (V) | 160~700 | |||||||
| حداکثر. جریان شارژ (A) | 37 | 50 | ||||||
| حداکثر. جریان تخلیه (A) | 37 | 50 | ||||||
| تعداد ورودی باتری | 1 | |||||||
| استراتژی شارژ باتری لیتیوم یون | خود انطباق به BMS | |||||||
| دادههای ورودی رشته PV | ||||||||
| حداکثر توان ورودی DC (وات) | 6500 | 7800 | 10400 | 13000 | 15600 | 19500 | 26000 | 32500 |
| حداکثر ولتاژ ورودی مستقیم (ولت) | 1000 | |||||||
| ولتاژ شروع (V) | 180 | |||||||
| دامنه MPPT (V) | 150~850 | |||||||
| محدوده ولتاژ مدار مستقیم تحت بار کامل (V) | 195-850 | 195-850 | 260-850 | 325-850 | 340-850 | 420-850 | 500-850 | 625-850 |
| ولتاژ ورودی DC نامهای (V) | 600 | |||||||
| جریان ورودی PV (آمپر) | 20+20 | 26+20 | 26+26 | |||||
| حداکثر جریان ورودی فتوولتائیک (آمپر) | 30+30 | 39+30 | 39+39 | |||||
| تعداد ردیابهای نقطه توان حداکثر | 2 | |||||||
| تعداد رشتهها در هر ردیاب نقطه توان حداکثر (MPP) | 1+1 | 2+1 | 2+2 | |||||
| دادههای خروجی AC | ||||||||
| توان خروجی AC نامی و UPS (وات) | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 20000 | 25000 |
| توان خروجی AC بیشینه (وات) | 5500 | 6500 | 8800 | 11000 | 13200 | 16500 | 22000 | 27500 |
| جریان خروجی نامگذاری AC (A) | 7.6/7.3 | 9.1/8.7 | 12.2/11.6 | 15.2/14.5 | 18.2/17.4 | 22.8/21.8 | 30.4/29 | 37.9/36.3 |
| مکس جریان خروجی نامگذاری AC (A) | 8.4/8 | 10/9.6 | 13.4/12.8 | 16.7/16 | 20/19.2 | 25/24 | 33.4/31.9 | 41.7/39.9 |
| حداکثر جریان خروجی نامتعادل سهفاز (آمپر) | 13 | 13 | 18 | 22 | 25 | 30 | 35 | 40 |
| جریان پیوسته بیشینه خروجی AC (ا) | 40 | 80 | ||||||
| توان اوج (خارج از شبکه) | 1.5 برابر توان نامی، 10 ثانیه | |||||||
| جریان ورودی جنراتور / بار هوشمند / جریان夫夫夫夫夫夫夫夫ف夫夫夫ف夫夫夫夫ف夫夫夫夫ف夫夫ف AC (ا) | 7.6/40/7.6 | 9.1/40/9.1 | 12.2/40/12.2 | 15.2/40/15.2 | 18.2/80/18.2 | 22.8/80/22.8 | 30.4/80/30.4 | 37.9/80/37.9 |
| ضریب قدرت | 0.8 به 0.8 عقب مانده | |||||||
| فرکانس و ولتاژ خروجی | 50/60Hz؛ 3L/N/PE 220/380, 230/400Vac | |||||||
| نوع شبکه | سه فاز | |||||||
| 왜변율 هارمونیک کل (THD) | <3% (از توان نامی) | |||||||
| تزریق جریان DC | <0.5% In | |||||||
| کارایی | ||||||||
| حداکثر کارایی | 97.60% | |||||||
| کارایی یورو | 97.00% | |||||||
| کارایی MPPT | 99.90% | |||||||
| حفاظت | ||||||||
| یکپارچه | محافظت در برابر پدیدهٔ جزیرهسازی، محافظت در برابر قطبیت معکوس ورودی رشتههای فتوولتائیک، تشخیص مقاومت عایقی، واحد نظارت بر جریان باقیمانده، محافظت در برابر جریان اضافی خروجی، محافظت در برابر اتصال کوتاه خروجی، محافظت در برابر نوسانات ولتاژ | |||||||
| دسته ولتاژ بیش از حد | نوع DC II/نوع AC III | |||||||
| گواهینامهها و استانداردها | ||||||||
| تنظیمات شبکه | VDE4105, IEC61727/62116, VDE0126, AS4777.2, CEI 0 21, EN50549-1, G98, G99, C10-11, UNE217002, NBR16149/NBR16150 | |||||||
| ایمنی EMC / استاندارد | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | |||||||
| دادههای عمومی | ||||||||
| دامنه دمای عملیاتی (°C) | -۴۰ تا ۶۰ درجه سانتیگراد، کاهش ظرفیت در دمای +۴۵ درجه سانتیگراد | |||||||
| خنکسازی | خنکسازی هوشمند | |||||||
| نویز (dB) | ≤۵۵ دسیبل | |||||||
| ارتباط با BMS | RS485; CAN | |||||||
| وزن (کیلوگرم) | 30.5 | |||||||
| ابعاد کابینت (WxHxD mm) | ۴۰۸ × ۶۳۸ × ۲۳۷ (بدون احتساب اتصالدهندهها و نگهدارندهها) | |||||||
| درجه محافظت | IP65 | |||||||
| سبک نصب | نصب دیواری | |||||||
| ضمانت | 5 سال (10 سال اختیاری) | |||||||
