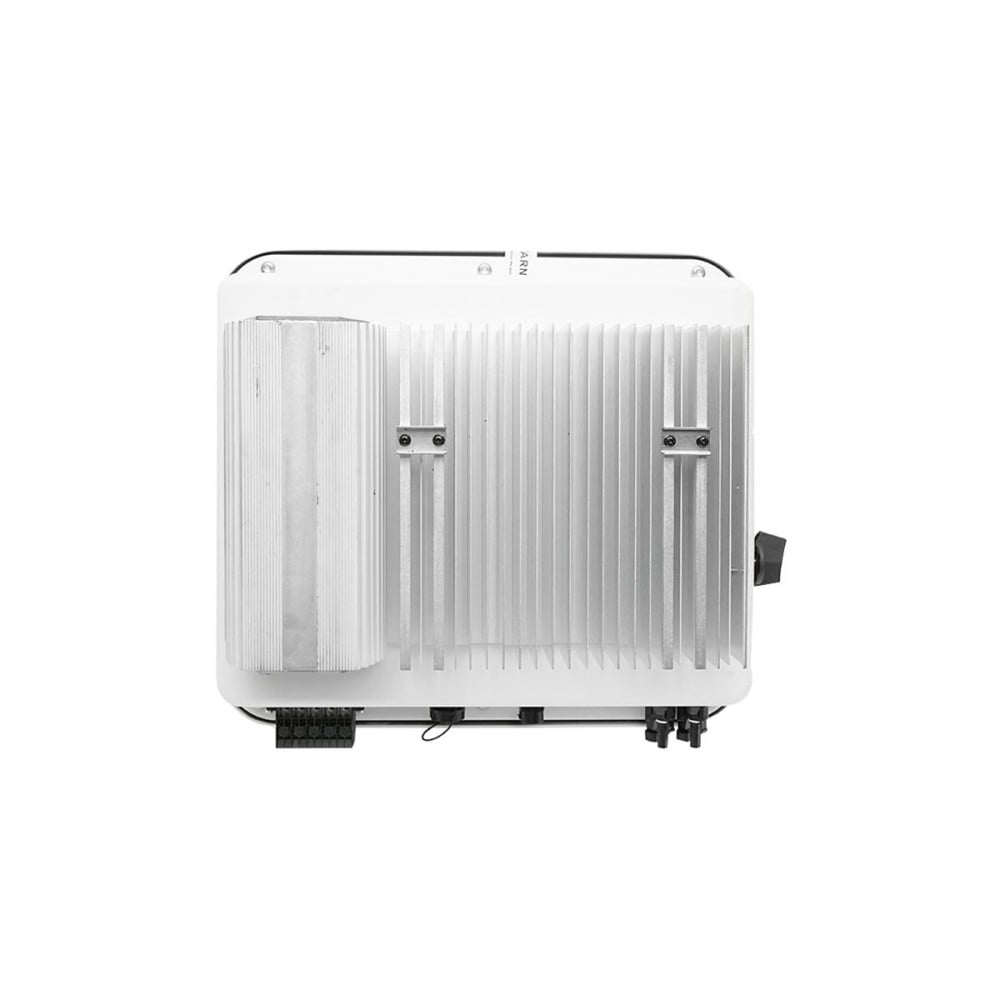

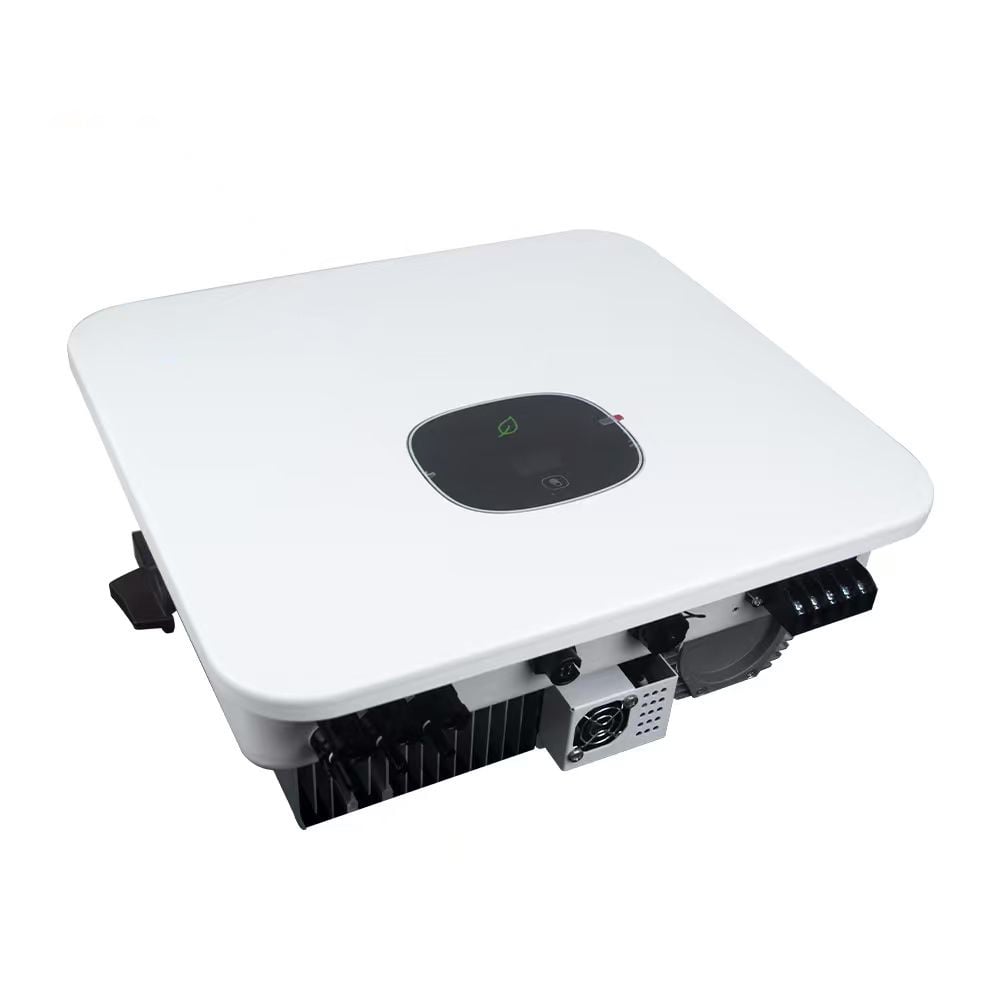

اینورتر سهفاز Growatt MOD 10KTL3-X با توان ۱۱ کیلوولتآمپر: ورودی فتوولتائیک ۱۱۰۰ ولت، خروجی ۴۰۰ ولتAC، نمایشگر OLED+LED، اتصال Wi-Fi/اپلیکیشن، وزن ۱۴ کیلوگرم، گارانتی ۵ ساله، دارای گواهینامههای بینالمللی متعدد.
اطلاعات محصول
| مدل | Growatt MOD 10KTL3-X |
| ولتاژ خروجی | ۴۰۰ ولت متناوب، سه فاز، ۵۰ هرتز |
| توان خروجی ماکزیمم | 11000VA |
| ولتاژ ورودی PV | 1100V |
| وزن | 14کیلوگرم |
| ابعاد | ۴۲۵×۳۸۷×۱۷۸ میلیمتر (طول/عرض/ارتفاع) |
| نمایش | وایفای + اپلیکیشن OLED+LED |
| گواهینامه | CE، VDE0126، EN50549، IEC62116، IEC61727، IEC 60068، IEC 61683، G98/G99، G100، AS4777 |
| ضمانت | 5 سال |
مشخصات
| ورق اطلاعات | MOD 10KTL3-X | MOD 11KTL3-X | MOD 12KTL3-X | MOD 13KTL3-X | MOD 15KTL3-X |
| دادههای ورودی (جربی) | |||||
| حداکثر توان پنل خورشیدی توصیهشده (بر اساس شرایط استاندارد آزمایشی STC) | 15000W | 16500 وات | 18000 وات | 19500 وات | 22500 وات |
| ماکزیمم ولتاژ DC | 1100V | ||||
| ولتاژ شروع | 160V | ||||
| ولتاژ اسما | 580 ولت | ||||
| دامنه ولتاژ MPPT | 140 تا 1000 ولت | ||||
| تعداد ردیابهای MPP | 2 | ||||
| تعداد رشتههای پیوی در هر ردیاب MPP | 1 | 1 | 1/2 | 1/2 | 1/2 |
| حداکثر جریان ورودی برای هر ردیاب MPPT | 12A | 13A | ۱۳/۲۶A | ۱۳/۲۶A | ۱۳/۲۶A |
| حداکثر جریان اتصال کوتاه در هر MPPT | 16A | 16A | ۱۶/۳۲A | ۱۶/۳۲A | ۱۶/۳۲A |
| دادههای خروجی (AC) | |||||
| توان اسما AC | ۱۱۰۰۰۰ وات | 11000W | 12000 وات | 13000W | 15000W |
| توان ظاهری حداکثر اسی | ۱۱۰۰۰ ولتآمپر* | ۱۲۱۰۰ ولتآمپر* | ۱۳۲۰۰ ولتآمپر* | ۱۴۳۰۰ ولتآمپر* | ۱۶۵۰۰ ولتآمپر* |
| ولتاژ متناوب اسمی (محدوده*) | 220 ولت/380 ولت، 230 ولت/400 ولت (340 تا 440 ولت) | ||||
| فرکانس شبکه اسی (دامنه*) | 50/60 هرتز (45 تا 55 هرتز / 55 تا 65 هرتز) | ||||
| جریان خروجی حداکثر | 16.7A | 18.3 آمپر | 20A | 21.7A | 25A |
| فاکتور قدرت قابل تنظیم | 0.8 پيشرو... 0.8 عقب مانده | ||||
| THDI | <3% | ||||
| نوع اتصال به شبکه اسی | 3W+N+PE | ||||
| کارایی | |||||
| حداکثر بازده | 98.6% | ||||
| کارایی اروپایی | 99.7% | 98.1% | 98.2% | 98.2% | 98.2% |
| کارایی MPPT | 99.9% | ||||
| دستگاههای حفاظتی | |||||
| حفاظت از قطب معکوس DC | بله | ||||
| سوئیچ DC | بله | ||||
| محافظت از نوسانات AC/DC | نوع I / نوع II | ||||
| نظارت بر مقاومت عایلی | بله | ||||
| محافظت از اتصال کوتاه AC | بله | ||||
| نظارت بر خطای زمینی | بله | ||||
| نظارت بر شبکه | بله | ||||
| حفاظت در برابر جزیرهسازی | بله | ||||
| واحد نظارت بر جریان باقیمانده | بله | ||||
| نظارت قوی بر خطاهای سیستم | بله | ||||
| محافظت در برابر جریانهای قوسی (AFC) | اختیاری | ||||
| دادههای عمومی | |||||
| ابعاد (پ/ط/عمق) | ۴۲۵/۳۸۷/۱۷۸ میلیمتر | ||||
| وایگینت | 14کیلوگرم | 14کیلوگرم | 16 کیلوگرم | 16 کیلوگرم | 16 کیلوگرم |
| دامنه دمای عملیاتی | −25℃ | ||||
| مصرف توان در شب | <1W | ||||
| توپولوژی | بیخانمانگونه | ||||
| خنکسازی | همرفت طبیعی | ||||
| درجه حفاظت | IP66 | ||||
| رطوبت نسبی | 0-100% | ||||
| ارتفاع | 4000 متر | ||||
| اتصال دیسی | H4/MC4 (اختیاری) | ||||
| اتصال AC | کانکتور | ||||
| نمایش | OLED+LED/WIFI+APP | ||||
| رابطها: USB/RS485/وایفای/GPRS/LAN/RF | بله/بله/اختیاری/اختیاری/اختیاری/اختیاری | ||||
| گارانتی ۵/۱۰ ساله | بله/اختیاری | ||||
