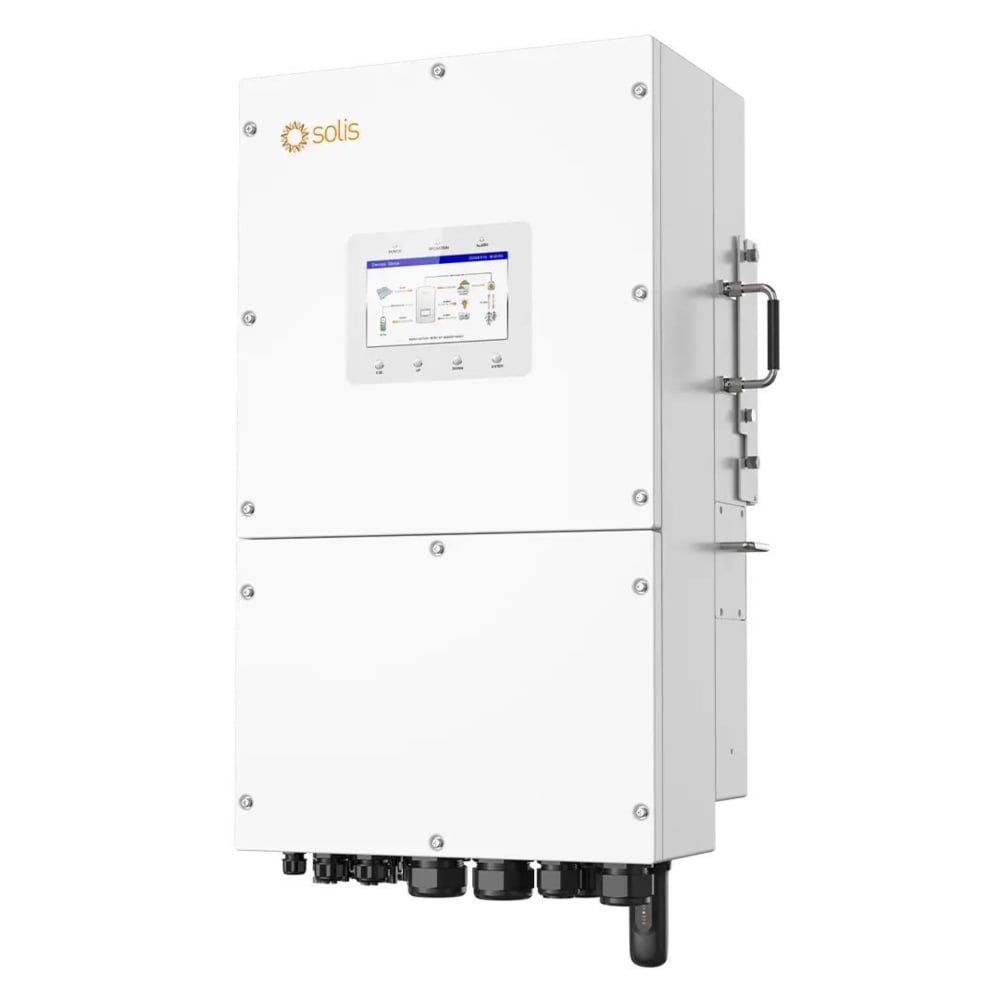

اینورتر سری پремیوم S6-EH1P با قدرت ۱۶ کیلووات برای سیستمهای خورشیدی. خروجی ۲۲۰ ولت/۲۳۰ ولت، ورودی فتوولتائیک ۵۵۰ ولت، نمایشگر السیدی ۷ اینچی، ابعاد فشرده و عملکرد قابلاطمینان برای استفاده تجاری.
اطلاعات محصول
| مدل | S6-EH1P(12-16)K03-NV |
| ولتاژ خروجی | 220V/230V |
| توان خروجی ماکزیمم | 16کیلووات |
| ولتاژ ورودی PV | 550V |
| ولتاژ باتری | 40-60V |
| وزن | ۵۵٫۵ کیلوگرم |
| ابعاد | 459x845x313mm(عرض/ارتفاع/عمق) |
| نمایش | OLED+LED/WIFI+APP |
| گواهینامه | CE، VDE0126، EN50549، IEC62116، IEC61727، IEC 60068، IEC 61683، G98/G99، G100، AS4777 |
| ضمانت | ۵ سال (۱۰ سال اختیاری) |
مشخصات
| ورق اطلاعات | S6-EH1P(12-16)K03-NV-YD-L | ||
| مدلها | 12K | ۱۴ کارات | 16K |
| ورودی جریان مستقیم (سمت پنلهای فتوولتائیک) | |||
| حداکثر اندازه توصیهشده آرایه فتوولتائیک | 24 کیلووات | 28 کیلووات | 32 کیلووات |
| حداکثر توان ورودی قابلاستفاده از پنلهای فتوولتائیک | 19.2 kW | ۲۲٫۴ کیلووات | ۲۲٫۴ کیلووات |
| جهت ولتاژ ورودی بیشینه | 550 ولت | ||
| ولتاژ نامی | 380 ولت | ||
| ولتاژ شروع کار | 100 ولت | ||
| دامنه ولتاژ MPPT | ۱۰۰ تا ۴۵۰ ولت | ||
| جریان ورودی حداکثر | ۴۰ آمپر / ۴۰ آمپر / ۴۰ آمپر | ||
| جریان حداکثر کوتاهشدن | ۵۰ آمپر / ۵۰ آمپر / ۵۰ آمپر | ||
| تعداد نقطههای حداکثر توان خروجی (MPPT) / حداکثر تعداد رشتههای ورودی | ۳ / ۶ | ||
| باتری | |||
| نوع باتری | لیتیوم-یون / سرب-اسید | ||
| دامنه ولتاژ باتری | ۴۰ تا ۶۰ ولت | ||
| حداکثر جریان شارژ/دشارژ | ۲۵۰ آمپر | ۲۹۰ آمپر | ۲۹۰ آمپر |
| ارتباط | CAN / RS485 | ||
| خروجی AC (سمت شبکه) | |||
| قدرت خروجی نامی | 12 کیلووات | ۱۴ کیلووات | 16 کیلووات |
| فاز عملیاتی | L/N/PE | ||
| ولتاژ شبکه نامی | ۲۲۰ ولت / ۲۳۰ ولت | ||
| فرکانس شبکه نامی | 50 هرتز \/ 60 هرتز | ||
| جریان نامی خروجی شبکه | ۵۴٫۵ آمپر / ۵۲٫۲ آمپر | ۶۳٫۶ آمپر / ۶۰٫۹ آمپر | ۷۲٫۷ آمپر / ۶۹٫۶ آمپر |
| ضریب قدرت | بیشتر از ۰٫۹۹ (ضریب توان پیشفاز از ۰٫۸ تا ۰٫۸ پسفاز) | ||
| THDI | < 3% | ||
| ورودی جریان متناوب (سوی شبکه) | |||
| محدوده ولتاژ ورودی | ۱۸۷ تا ۲۵۳ ولت | ||
| جریان ورودی حداکثر | ۸۱٫۸ آمپر / ۷۸٫۳ آمپر | ۹۵٫۵ آمپر / ۹۱٫۳ آمپر | ۱۰۹٫۱ آمپر / ۱۰۴٫۳ آمپر |
| محدوده فرکانس | ۴۵ تا ۵۵ هرتز / ۵۵ تا ۶۵ هرتز | ||
| خروجی AC (پشتیبان) | |||
| قدرت خروجی نامی | 12 کیلووات | ۱۴ کیلووات | 16 کیلووات |
| حداکثر توان خروجی ظاهری | 2 برابر توان نامی، 10 ثانیه | ||
| زمان سوئیچ پشتیبان | < 4 میلیثانیه | ||
| ولتاژ خروجی نامی | L/N/PE، ۲۲۰ ولت / ۲۳۰ ولت | ||
| فرکانس نامی | 50 هرتز \/ 60 هرتز | ||
| جریان خروجی نامی | ۵۴٫۵ آمپر / ۵۲٫۲ آمپر | ۶۳٫۶ آمپر / ۶۰٫۹ آمپر | ۷۲٫۷ آمپر / ۶۹٫۶ آمپر |
| THDv (در بار خطی) | < 3% | ||
| ورودی ژنراتور | |||
| حداکثر قدرت ورودی | 12 کیلووات | ۱۴ کیلووات | 16 کیلووات |
| جریان ورودی حداکثر | ۵۴٫۵ آمپر / ۵۲٫۲ آمپر | ۶۳٫۶ آمپر / ۶۰٫۹ آمپر | ۷۲٫۷ آمپر / ۶۹٫۶ آمپر |
| فرکانس ورودی نامی | 50 هرتز \/ 60 هرتز | ||
| کارایی | |||
| حداکثر کارایی | 97.6% | ||
| بازدهی اتحادیه اروپا (EU) | 97.0% | ||
| بازدهی حداکثری شارژ باتری توسط PV | بیشتر از ۹۴٫۹٪ | ||
| بازدهی حداکثری شارژ یا دشارژ باتری به AC | > ۹۴٫۳۳٪ / ۹۳٫۵۱٪ | ||
| حفاظت | |||
| حفاظت در برابر نوسانات | بله | ||
| حفاظت از قطبیت معکوس DC | بله (فقط برای فتوولتائیک) | ||
| نظارت بر خطای زمینی | بله | ||
| AFCI تلفیقی | بله | ||
| رده حفاظت / رده ولتاژ بالا | I / II (فتوولتائیک و باتری)، III (ورودی اصلی، پشتیبان و ژنراتور) | ||
| دادههای عمومی | |||
| ابعاد (عرض × ارتفاع × عمق) | ۴۵۹ × ۸۴۵ × ۳۱۳ میلیمتر | ||
| وزن | ۵۵٫۵ کیلوگرم | ||
| توپولوژی | بدون ترانسفورماتور | ||
| بازه دمای محیط عملیاتی | ۲۵- تا ۶۰+ درجه سانتیگراد | ||
| حفاظت در برابر نفوذ | IP66 | ||
| صداگیری (معمولی) | < ۶۵ دسیبل(A) | ||
| مفهوم خنک کردن | خنککننده هوشمند با فن | ||
| بیشینه ارتفاع عملیاتی | 4000 متر | ||
| استاندارد اتصال به شبکه برق | NRS 097-2-1، IEC 62116، IEC 61727، IEC 60068، IEC 61683، EN 50530، EN50549-1 | ||
| استاندارد ایمنی / EMC | IEC/EN 62109-1/-2، EN 61000-6-2/-3 | ||
| ویژگیها | |||

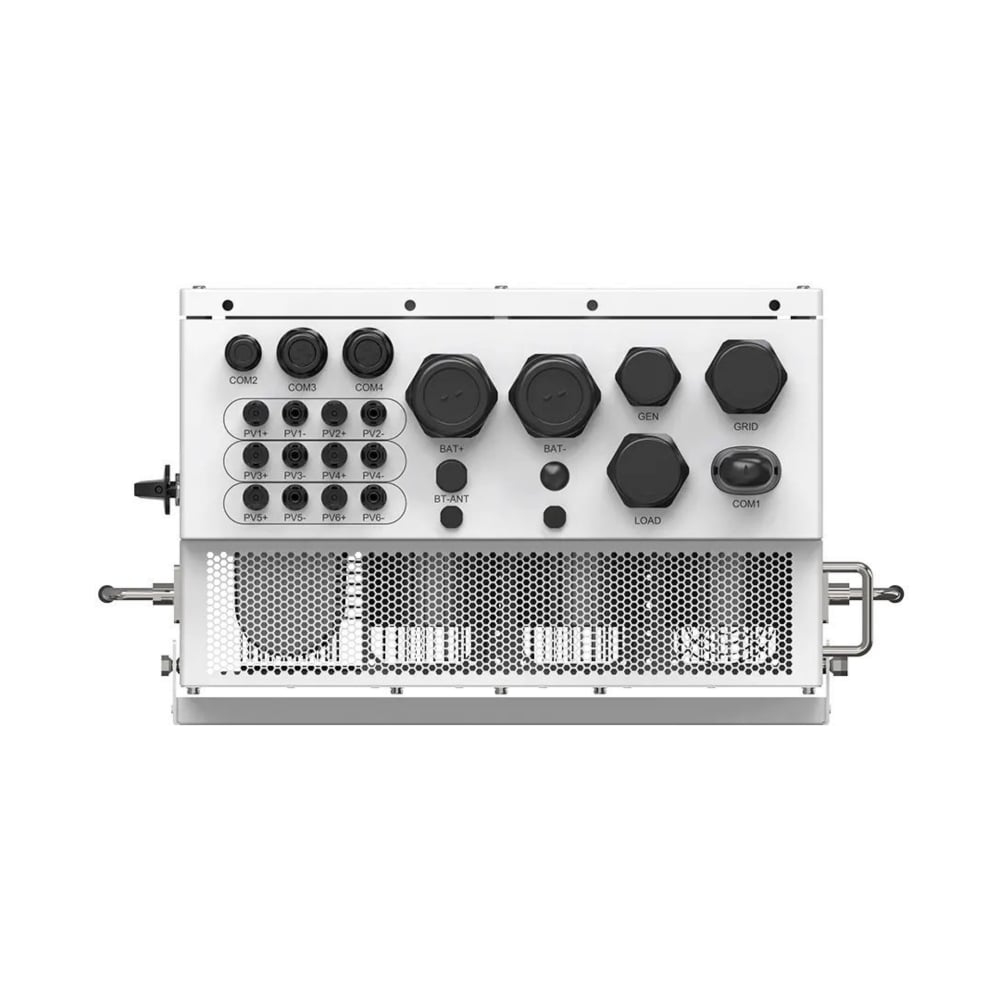

| اتصال دیسی | پلاگین MC4 (درگاه PV) / بلوک ترمینال (درگاه BAT) | ||
| اتصال AC | بلوک ترمینال | ||
| نمایش | نمایشگر LCD ۷٫۰ اینچی و بلوتوث + اپلیکیشن | ||
| ارتباط | RS485، اختیاری: سلولی، وایفای، LAN | ||
