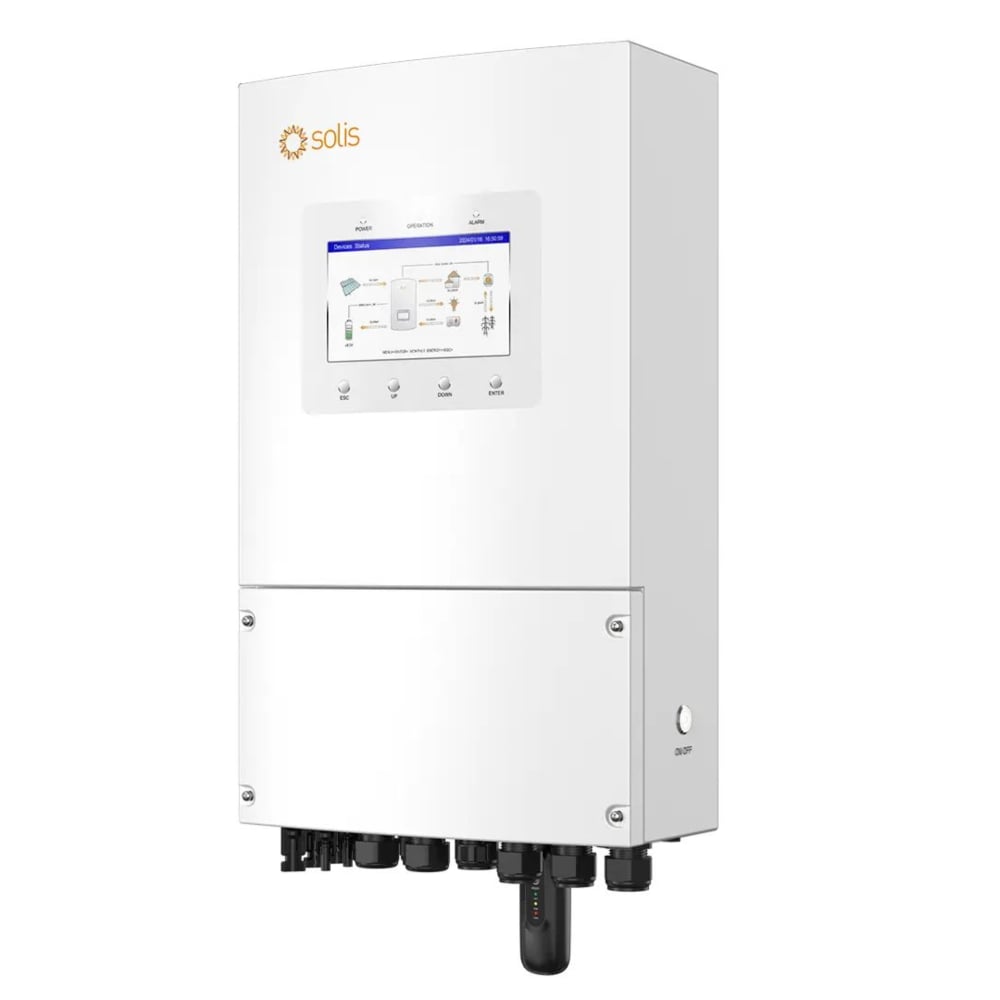

اینورتر خورشیدی ۸ کیلوولتآمپری با خروجی ۲۲۰/۲۳۰ ولت، ورودی فتوولتائیک ۵۰۰ ولت و ولتاژ باتری ۴۰ تا ۶۰ ولت. نمایشگر ۷ اینچی، وزن ۲۳ کیلوگرم، ابعاد ۳۳۵×۵۶۰×۲۵۳ میلیمتر.
اطلاعات محصول
| مدل | S6-EH1P(12-16)K03-NV |
| ولتاژ خروجی | 220V/230V |
| توان خروجی ماکزیمم | ۸ کیلوولتآمپر |
| ولتاژ ورودی PV | 500V |
| ولتاژ باتری | 40-60V |
| وزن | 23Kg |
| ابعاد | ۳۳۵×۵۶۰×۲۵۳ میلیمتر (عرض/ارتفاع/عمق) |
| نمایش | 7 |
| گواهینامه | CE، VDE0126، EN50549، IEC62116، IEC61727، IEC 60068، IEC 61683، G98/G99، G100، AS4777 |
| ضمانت | ۵ سال (۱۰ سال اختیاری) |
مشخصات
| خروجی AC (سمت شبکه) | |||||
| قدرت خروجی نامی | 3 KW | 3.6 کیلووات | 5 KW | 6 کیلووات | 8 کیلووات |
| حداکثر توان خروجی ظاهری | 3 kVA | 3.6 kVA | 5 kVA | 6 kVA | ۸ کیلوولتآمپر |
| فاز عملیاتی | L/N/PE | ||||
| ولتاژ شبکه نامی | 220 V/230 V | ||||
| فرکانس شبکه نامی | 50 هرتز \/ 60 هرتز | ||||
| جریان نامی خروجی شبکه | 13.7 A/13.1 A | ۱۶٫۴ آمپر/۱۵٫۷ آمپر | ۲۲٫۸ آمپر/۲۱٫۸ آمپر | ۲۷٫۳ آمپر/۲۶٫۱ آمپر | ۳۶٫۴ آمپر/۳۴٫۸ آمپر |
| جریان خروجی حداکثر | 13.7 A/13.1 A | ۱۶٫۴ آمپر/۱۵٫۷ آمپر | ۲۲٫۸ آمپر/۲۱٫۸ آمپر | ۲۷٫۳ آمپر/۲۶٫۱ آمپر | ۳۶٫۴ آمپر/۳۴٫۸ آمپر |
| ضریب قدرت | بیشتر از ۰٫۹۹ (ضریب توان پیشفاز از ۰٫۸ تا ۰٫۸ پسفاز) | ||||
| THDI | < 2% | ||||
| ورودی جریان متناوب (سوی شبکه) | |||||
| محدوده ولتاژ ورودی | ۱۸۷ تا ۲۵۳ ولت | ||||
| جریان ورودی حداکثر | ۲۱ آمپر | 25 A | 32 A | 40 A | 50 A |
| محدوده فرکانس | ۴۵ تا ۵۵ هرتز / ۵۵ تا ۶۵ هرتز | ||||
| خروجی AC (پشتیبان) | |||||
| قدرت خروجی نامی | 3 KW | 3.6 کیلووات | 5 KW | 6 کیلووات | 8 کیلووات |
| حداکثر توان خروجی ظاهری | 2 برابر توان نامی، 10 ثانیه | ||||
| زمان سوئیچ پشتیبان | < 4 میلیثانیه | ||||
| ولتاژ خروجی نامی | L/N/PE، ۲۲۰ ولت / ۲۳۰ ولت | ||||
| فرکانس نامی | 50 هرتز \/ 60 هرتز | ||||
| جریان خروجی نامی | 13.7 A/13.1 A | ۱۶٫۴ آمپر/۱۵٫۷ آمپر | ۲۲٫۸ آمپر/۲۱٫۸ آمپر | ۲۷٫۳ آمپر/۲۶٫۱ آمپر | ۳۶٫۴ آمپر/۳۴٫۸ آمپر |
| حداکثر جریان عبوری AC | 35 آمپر | 35 آمپر | 40 A | 40 A | 50 A |
| THDv (در بار خطی) | < 2% | ||||
| ورودی ژنراتور | |||||
| حداکثر قدرت ورودی | 3 KW | 3.6 کیلووات | 5 KW | 6 کیلووات | 8 کیلووات |
| جریان ورودی حداکثر | 13.7 A/13.1 A | ۱۶٫۴ آمپر/۱۵٫۷ آمپر | ۲۲٫۸ آمپر/۲۱٫۸ آمپر | ۲۷٫۳ آمپر/۲۶٫۱ آمپر | ۳۶٫۴ آمپر/۳۴٫۸ آمپر |
| فرکانس ورودی نامی | 50 هرتز/60 هرتز | ||||
| کارایی | |||||
| حداکثر کارایی | 96.2% | ||||
| بازدهی اتحادیه اروپا (EU) | 96.1% | ||||
| بازدهی حداکثری شارژ باتری توسط PV/AC | 95.3%/93.9% | ||||
| بازدهی حداکثری تخلیه باتری به AC | 93.8% | ||||
| حفاظت | |||||
| نظارت بر خطای زمینی | بله | ||||
| حفاظت از قطبیت معکوس DC | بله | ||||
| AFCI ۲٫۰ تعبیهشده | اختیاری | ||||
| رده حفاظت / رده ولتاژ بالا | I I / II (فتوولتائیک و باتری)، III (شبکه اصلی، پشتیبان و ژنراتور) | ||||
| دادههای عمومی | |||||
| ابعاد (عرض × ارتفاع × عمق) | 335 × 560 × 253 میلیمتر | ||||
| وزن | 23 کیلوگرم | 23.5 کیلوگرم | |||
| توپولوژی | جداکنندگی فرکانس بالا (برای باتری) | ||||
| بازه دمای محیط عملیاتی | ۴۰- تا ۶۰+ درجه سانتیگراد | ||||
| حفاظت در برابر نفوذ | IP66 | ||||
| صداگیری (معمولی) | < ۶۵ دسیبل(A) | ||||
| مفهوم خنک کردن | خنکسازی طبیعی | خنککننده هوشمند با فن | |||
| بیشینه ارتفاع عملیاتی | 3000 متر | ||||
| استاندارد اتصال به شبکه برق | NRS 097-2-1، IEC 62116، IEC 61727، IEC 60068، IEC 61683، EN 50530، MEA، PEA، NBR 16149، NBR 16150، G98، CEI 0-21 | ||||
| استاندارد ایمنی / EMC | IEC/EN 62109-1/-2، EN 61000-6-2/-3 | ||||
| ویژگیها | |||||

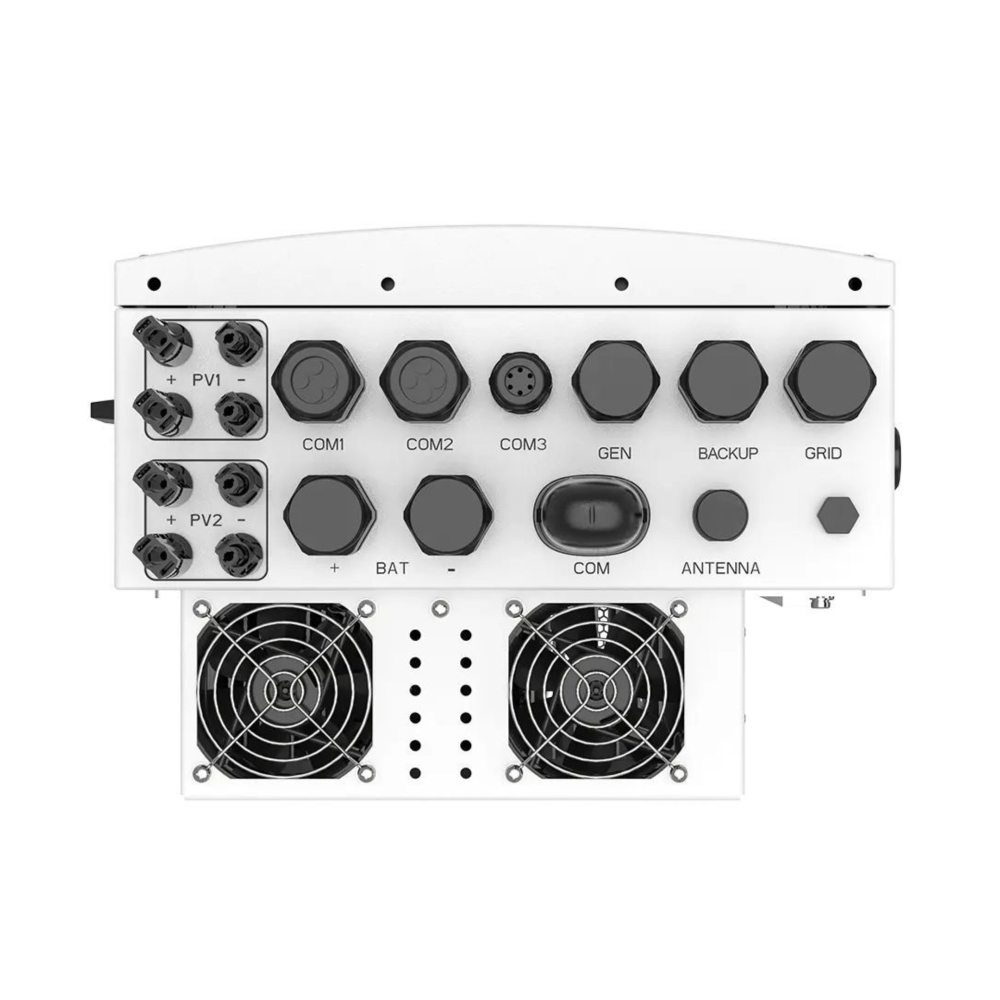

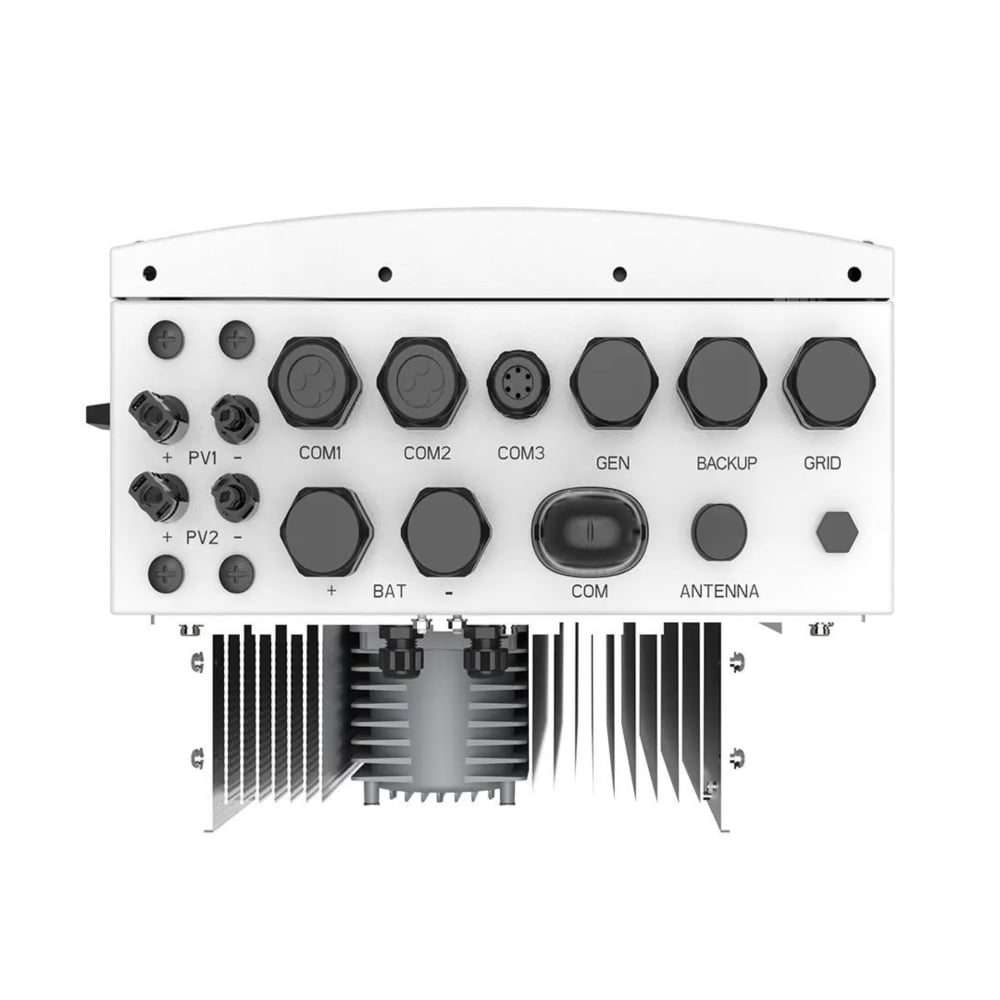

| اتصال دیسی | پلاگین MC4 (درگاه PV) / بلوک ترمینال (درگاه BAT) | ||||
| اتصال AC | بلوک ترمینال | ||||
| نمایش | نمایشگر LCD ۷٫۰ اینچی و بلوتوث + اپلیکیشن | ||||
| ارتباط | RS485، CAN، اختیاری: Wi-Fi، GPRS، LAN | ||||
